GH2136是Fe-Ni-Cr基沉淀硬化型變形高溫合金，使用溫度在700°C以下。該合金是在GH2132合金的基礎(chǔ)上發(fā)展起來的，與之相比，降低了錳和硅得含量，適當(dāng)提高了鈦、硼和碳含量，使該合金在長期使用中降低了G相、a相等脆性相的析出傾向，提高了合金在長期使用中組織及性能的穩(wěn)定性。合金具有良好的綜合性能，長期使用組織穩(wěn)定，有較好的抗氧化性，較小的線膨脹系數(shù)，易于焊接成形。主要產(chǎn)品規(guī)格有棒材和餅材等。

       合金已用于制作650°C?700°C工作的航空發(fā)動機渦輪盤及其他高溫部件。合金在600°C?700°C長期時效1000h?3000h后，GH2136合金中的y'相逐漸向n相轉(zhuǎn)變，并降低蠕變和持久極限。胞狀n相在800°C左右形成，在更高溫度下呈現(xiàn)片狀或魏氏體狀，降低合金的沖擊韌性和塑性。該合金可以生產(chǎn)電渣熔鑄渦輪盤，參見K2136合金。

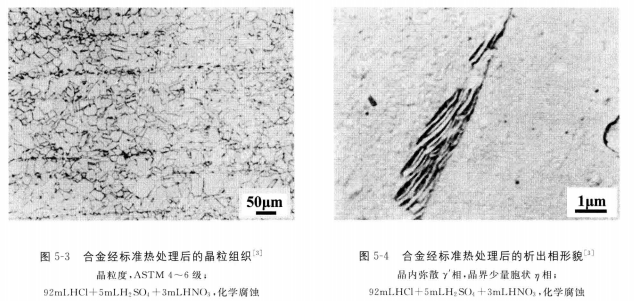

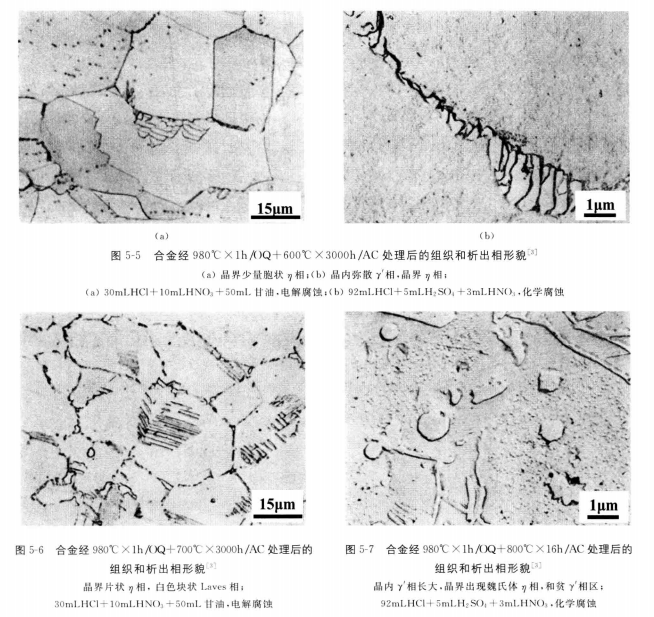

       墨鉅針對GH2163合金得典型組織分析進(jìn)行了實驗，可參考以下結(jié)論：合金經(jīng)標(biāo)準(zhǔn)熱處理后組織由y'基體y'相、一次TiC，Ti(CN)，M3B2型硼化物和少量的胞狀n相組成，晶粒度約(4?6)級。w(y')占合金的5. 2%，化學(xué)組成近似為(Ni0.87Fe0.07Cr0.06)2.82(Ti0.91AI0.09)。合金經(jīng)600°C?700°C長期時效1000h~3000h后，y'相逐漸長大到600A，并且逐漸向n相轉(zhuǎn)變。n相首先以胞狀在晶界析出，隨時效時間延長，數(shù)量顯著增多，并出現(xiàn)魏氏體n相，w(y'十n)也由標(biāo)準(zhǔn)熱處理時的6.4%增加到10.4%。合金經(jīng)700°C X 100h時效后，還有Laves相析出，呈塊狀分布在晶界上。時效 1000h后，晶界開始有G相析出。當(dāng)溫度超過800°C時，出現(xiàn)過時效組織，y'相聚集長大，晶界出現(xiàn)魏氏體n相和貧y'相區(qū)。合金不同狀態(tài)的組織和析出相形貌見圖5-3?圖5-7。
