GH2038是一種Fe-Ni-Cr基沉淀硬化型變形高溫合金，主要用于700℃以下的高溫環(huán)境中。該合金添加了鋁和鈦等元素，以形成沉淀強(qiáng)化相，并添加了硼元素以凈化和強(qiáng)化晶界。在使用溫度范圍內(nèi)，該合金具有較高的熱強(qiáng)性能，以及優(yōu)異的切削性能和焊接性能。主要的產(chǎn)品包括熱軋和鍛制棒材、板材和餅材。

GH2038合金主要用于制造渦輪盤、燃燒室殼體零件、渦輪殼體、支撐、軸和葉片等高溫環(huán)境下的熱端部件。經(jīng)過熱處理后，該合金晶界上會析出片狀的Laves相。

該合金的牌號為GH2038(GH38A)，相近牌號為696A（俄）。其材料技術(shù)標(biāo)準(zhǔn)包括GB/T 14992、YB/T 5245和HB/Z140。

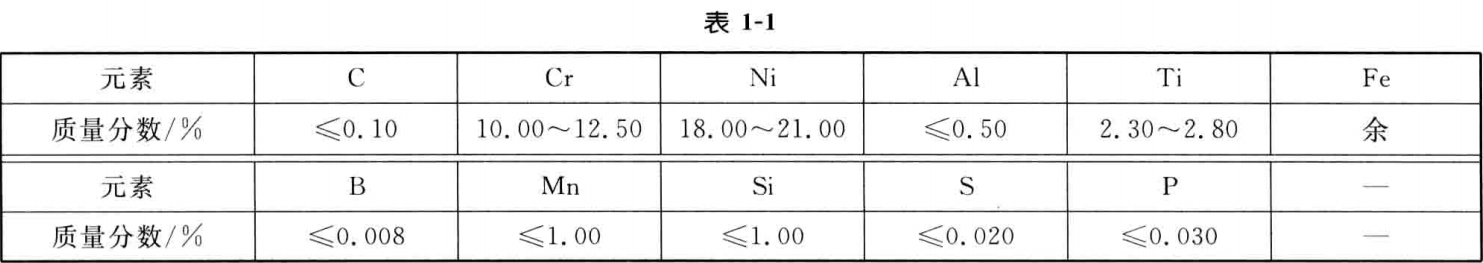

GH2038高溫合金的熔煉工藝采用非真空感應(yīng)爐和電渣重熔煉工藝。成形工藝方面，合金鍛造開坯的裝爐溫度不高于700℃，加熱溫度為1090℃±10℃，停鍛溫度大于850℃；熱軋加熱溫度為1090℃±10℃，停軋溫度大于700℃。

GH2038的熱強(qiáng)性能和切削性能在700℃以下的高溫環(huán)境中具有顯著的優(yōu)勢。同時(shí)，該合金的焊接性能也很好，可以進(jìn)行各種常規(guī)的焊接方式，如TIG焊、MIG焊和電弧焊等。此外，該合金還具有較好的耐腐蝕性能和抗氧化性能。

總的來說，GH2038是一種具有廣泛應(yīng)用前景的高溫合金材料。隨著工業(yè)技術(shù)的不斷進(jìn)步和對高溫材料性能要求的不斷提高，GH2038的應(yīng)用前景將會更加廣闊。
