K4002是鎳基沉淀硬化型等軸晶鑄造高溫合金，使用溫度在1000°C以下。該合金的中溫和高溫性能水平屬現(xiàn)有等軸晶鑄造鎳基高溫合金的高類型。合金的組織穩(wěn)定，抗高溫氧化和耐熱腐蝕性能較好。零件取樣性能與單鑄試樣性能比較接近，性能數(shù)據(jù)分散性較小。合金的鑄造工藝性能好，但因含有較多的鎢、鉭和鉿元素，所以與其他等軸晶鑄造鎳基高溫合金相比，密度較大。適于制作1000°C以下工作的渦輪轉(zhuǎn)子葉片和整鑄渦輪盤。

       K4002合金在應(yīng)用概況及特性上，合金已用于制作航空發(fā)動(dòng)機(jī)的高壓渦輪工作葉片，相近MAR-M002合金已在英、美多種發(fā)動(dòng)機(jī)上用作渦輪葉片和整鑄渦輪。零件采用固體滲AI工藝進(jìn)行表面滲層處理，可進(jìn)一步提高合金的耐熱腐蝕能力。合金經(jīng)高溫長期時(shí)效后，未發(fā)現(xiàn)TCP相析出。材料的技術(shù)標(biāo)準(zhǔn)為，GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號(hào)、HB 7763航空發(fā)動(dòng)機(jī)用等軸品鑄造髙溫合金錠規(guī)范、HB/Z 140航空用高溫合金熱處理工藝。

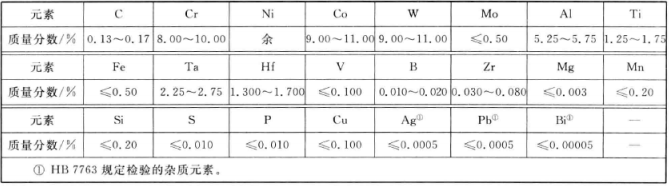

       K4002高溫合金的熔煉與鑄造工藝采用了，真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔、澆注熔模精密鑄造零件和試樣。 化學(xué)成分摘自GB/T 14992，雜質(zhì)元素分析有區(qū)別的摘自HB 7763，見表格參考：
