K435是鎳基沉淀硬化型等軸晶鑄造高溫合金，使用溫度900°C以下。合金加入約w(Co+W+Mo) 8.5%、s(AI+Ti+Nb)7.5%、s(Cr)16%和多種微量元素，進(jìn)行充分的固溶強(qiáng)化、沉淀強(qiáng)化和晶界強(qiáng)化。 該合金具有較高的高溫強(qiáng)度、較好的耐熱腐蝕性能。主要產(chǎn)品為精密鑄造葉片。在應(yīng)用概況及特性方面，合金已用于制作在900°C以下的發(fā)電、或艦用燃?xì)廨啓C(jī)渦輪導(dǎo)向葉片等髙溫部件。合金的抗熱腐蝕性能優(yōu)于K438和IN738合金。在相同條件的抗熱腐蝕試驗(yàn)中，K435合金的平均腐蝕深度僅為11.4um；在90%Na2SO4+10%NaCl混含鹽中，進(jìn)行900°Cx200h熱腐蝕的平均腐蝕速率僅為0.28mg/(cm2?h)。

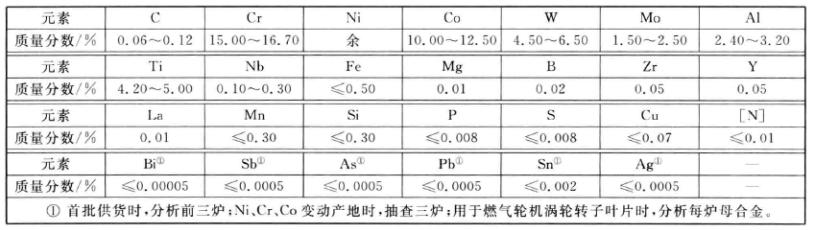

       K435高溫合金的材料技術(shù)標(biāo)準(zhǔn)為，Q/KJ. J02. 27 K435鑄造鐐基高溫合金錠，熔煉與鑄造工藝采用了真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔，用熔模精密鑄造填砂澆注法鑄造零件和試棒澆注溫度1400°C?1420°C，模殼溫度780°C?950°C。化學(xué)成分摘自 Q/KJ.J02. 27，見表格參考：
