上一篇文章墨鉅講到了K418合金，那么今天墨鉅正好接著來說說K418B合金，該合金是鎳基沉淀硬化型等軸晶鑄造高溫合金的一種，屬于K418的改型合金，使用溫度在900°C以下。與K418合金相比，降低了碳的含量、調(diào)整了鉻和鉬的含量。合金具有良好的抗蠕變、持久性能和抗冷熱疲勞性能。并明顯改善了室溫塑性和沖擊性能，組織穩(wěn)定性也得到了改進(jìn)。這種良好的綜合性能在整體鑄造渦輪的應(yīng)用中具有很大的優(yōu)越性。另外這種合金對(duì)鑄件的斷面尺寸和冷卻速度不敏感，因此適于鑄造斷面為130mm以上的大型鑄件。主要產(chǎn)品有渦輪葉片、整體鑄造渦輪等精密鑄件。

       K418B鎳基合金的應(yīng)用概況及特性，合金已用于制作航空發(fā)動(dòng)機(jī)自由渦輪的轉(zhuǎn)子葉片、渦輪導(dǎo)向器和整體轉(zhuǎn)子等零部件。與該合金相近的713LC合金在國(guó)外已廣泛應(yīng)用，包括制作航空發(fā)動(dòng)機(jī)的渦輪導(dǎo)向器、整體轉(zhuǎn)子、旋轉(zhuǎn)葉片，無人駕駛飛機(jī)發(fā)動(dòng)機(jī)渦輪盤，以及制作用于長(zhǎng)時(shí)間使用的發(fā)電用燃?xì)廨啓C(jī)的整體鑄造渦輪等。

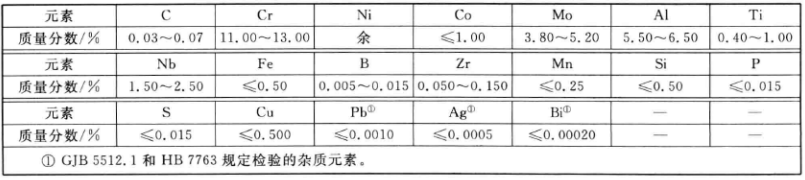

       K418B合金零件表面進(jìn)行滲AI、或CrAl共滲處理，可進(jìn)一步提高合金的抗氧化和耐腐蝕能力。合金經(jīng) 700°C~900°C長(zhǎng)期應(yīng)力時(shí)效后，未發(fā)現(xiàn)o相析出。K418B合金的熔煉與鑄造工藝采用真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔澆注零件和試棒。化學(xué)成分摘自GB/T 14992，雜質(zhì)元素分析有區(qū)別的摘自GJB 5512. 1和HB 7763，見表格參考：
