墨鉅牌K406C是鎳基沉淀硬化型等軸晶鑄造高溫合金，是K406的改型合金，使用溫度在850°C以下。合金的含碳量比K406低，而鉻含量較高，其高溫力學(xué)性能以及高溫抗氧化、耐燃?xì)飧g性能均高于K406合金，而且鑄造、焊接和切削性能較好。主要產(chǎn)品有渦輪轉(zhuǎn)子葉片、導(dǎo)向葉片、整體渦輪以及其他在燃?xì)飧g環(huán)境下工作的零部件。

       合金已用于制造航空渦軸發(fā)動(dòng)機(jī)在850°C以下工作的燃?xì)鉁u輪和自由渦輪的整體導(dǎo)向器，飛彈的翼片等，使用情況良好。合金的成分較簡(jiǎn)單，不含貴重稀缺元素，價(jià)格便宜。在850°C長(zhǎng)期時(shí)效中，有析出o相的傾向（成分控制好時(shí)，可以避免）但對(duì)合金性能影響不大。零件在使用中需要表面防護(hù)時(shí)，可釆用料漿法滲A1。

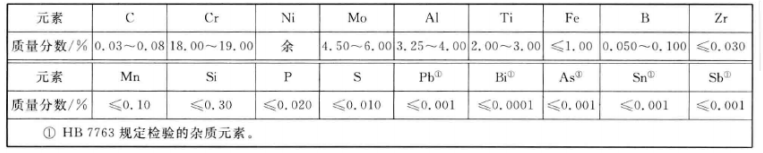

       K406C鎳基合金的熔煉與鑄造工藝釆用真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔澆注熔模精鑄零件和檢測(cè)試棒。測(cè)試力學(xué)性能的試樣，殼型內(nèi)表面加孕育細(xì)化劑?；瘜W(xué)成分可參考該表格：

       熱處理制度摘自HB/Z 140.合金的標(biāo)準(zhǔn)熱處理制度為：980°C±10°Cx5h/AC。主要規(guī)格：母合金鑄成圓形長(zhǎng)棒，其直徑范圍為75mm?90mm，長(zhǎng)度不小于250mm。供應(yīng)狀態(tài)：母合金以鑄態(tài)供應(yīng)；精鑄件經(jīng)標(biāo)準(zhǔn)熱處理后供應(yīng)。
