incoloy800h專(zhuān)為高溫結(jié)構(gòu)應(yīng)用而生

incoloy800h合金是一種用于高溫結(jié)構(gòu)應(yīng)用的奧氏體耐熱合金。incoloy800h的強(qiáng)度是通過(guò)控制碳，鋁和鈦的含量以及1148°C的最低退火溫度達(dá)到ASTM 5或更粗粒度來(lái)實(shí)現(xiàn)的。

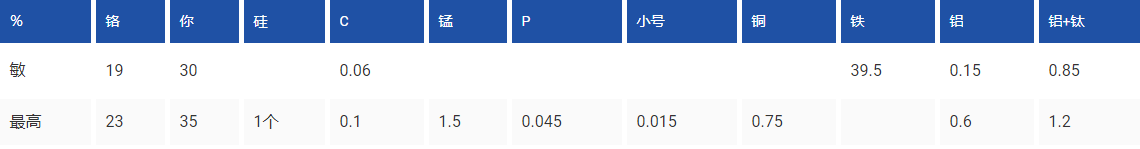

incoloy800h化學(xué)分析

incoloy800h物理性能

密度：7.94克/厘米3

熔程：1357 – 1385°C

比熱容：460 J / kg°C（0-100°C）

居里溫度：-115°攝氏度

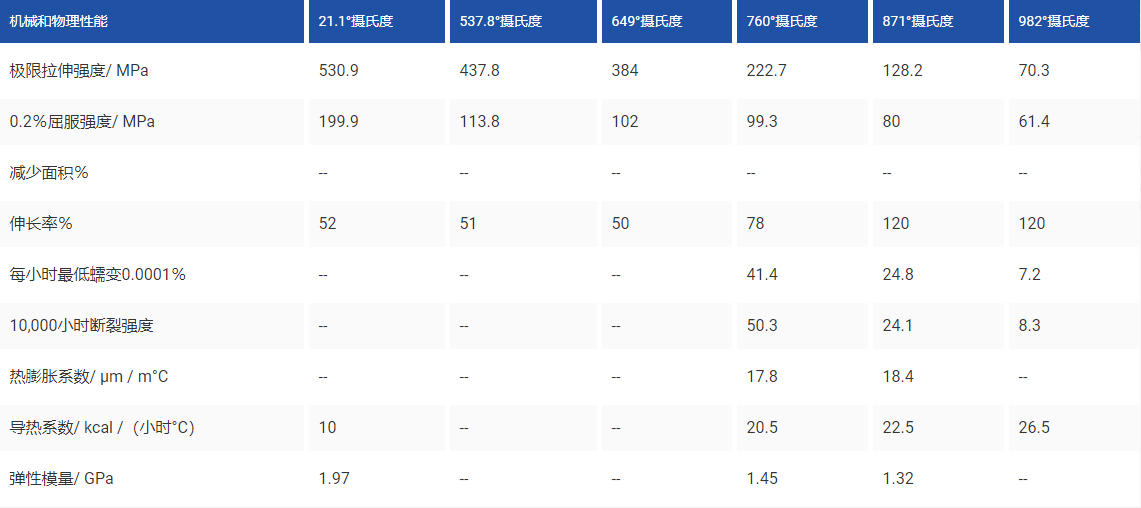

incoloy800h機(jī)械性能

incoloy800h應(yīng)用領(lǐng)域

過(guò)熱器和再熱器管

重整器出口尾纖和歧管

換熱器

壓力容器

阻尼器

工業(yè)爐

incoloy800h如何焊接？

通過(guò)嚴(yán)格控制碳，鋁和鈦的含量并結(jié)合高溫退火，incoloy800h的蠕變應(yīng)力斷裂強(qiáng)度比800合金高得多。

該合金通常使用RA82（ERNiCr-3）裸線焊接，用于788°C以下的應(yīng)用?；跓崤蛎浵禂?shù)和更高的強(qiáng)度，RA330-04（UNS N08334）裸焊絲與RA82的匹配度更高。對(duì)于最大強(qiáng)度的合金，建議使用617（ERNiCrCoMo-1）裸線或117（ENiCrCoMo-1）覆蓋的電極。

為了避免在高于538°C的應(yīng)用中可能出現(xiàn)的應(yīng)力松弛，晶界裂紋可在899°C下每英寸厚度或至少30分鐘的最小熱處理時(shí)間（約899小時(shí)）進(jìn)行熱處理，然后進(jìn)行空氣冷卻。

incoloy800h執(zhí)行標(biāo)準(zhǔn)：

incoloy800h技術(shù)指標(biāo)

UNS號(hào)碼：UNS N08810，UNS N08811

標(biāo)準(zhǔn)：ASME SB 407 1325，ASME SB 408，ASME SB 409，ASTM B 407，ASTM B 408，ASTM B 409

W.Nr：W.Nr./EN 1.4958，W.Nr。/ EN 1.4959

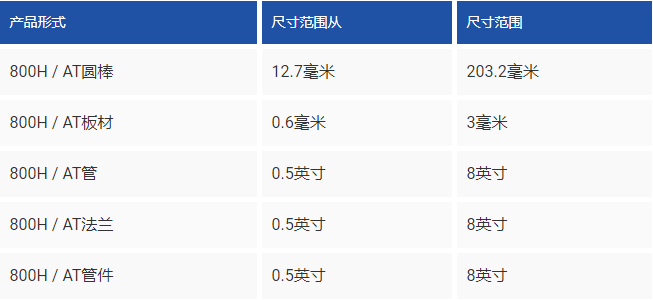

incoloy800h生產(chǎn)規(guī)格
