Inconel600成分性能技術(shù)文章

一、Inconel600概述 Inconel600是早期發(fā)展的鎳-鉻-鐵基固溶強(qiáng)化合金，具有良好的耐高溫腐蝕和抗氧化性 能、優(yōu)良的冷熱加工和焊接工藝性能，在700℃以下具有滿意的熱強(qiáng)性和高的塑性。合金可以通 過(guò)冷加工得到強(qiáng)化，也可以用電阻焊、溶焊或釬焊連接，可供應(yīng)冷軋薄板、熱軋厚板、帶材、 絲材、棒材、圓餅、環(huán)坯、環(huán)形鍛件等，適宜制作在1100℃以下承受低載荷的抗氧化零件。

1.1 Inconel600材料牌號(hào) Inconel600。

1.2 Inconel600相近牌號(hào) Inconel，GH600，GH3600(中國(guó)）。

1.3 Inconel600材料的技術(shù)標(biāo)準(zhǔn) 撫高新 1995-13《Inconel600合金冷軋薄板技術(shù)條件》 撫高新 1993-18《Inconel600合金棒材、圓餅、環(huán)坯和環(huán)形鍛件技術(shù)條件》 BZ-44-9002B-0《Inconel600合金冷軋薄板技術(shù)條件》 BZ-44-9003B-0《Inconel600合金熱軋厚板技術(shù)條件》 Q/3B 4082-1993《Inconel600合金冷軋帶材》 Q/3B 4083-1993《Inconel600合金鉚釘用絲材》 Q/5B 4006-1995《Inconel600合金冷軋帶材和薄板材》 Q/5B 4030-1992《冷鐓用 Inconel600合金冷拉絲》

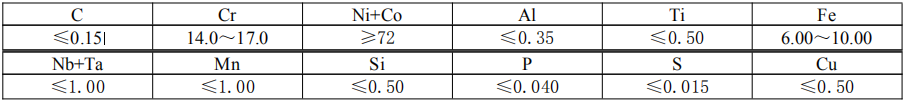

1.4 Inconel600化學(xué)成分 。

注：

1 航天用材料標(biāo)準(zhǔn) BZ-44-9003B-0規(guī)定ω(C)≤0.10%,ω(P)≤0.020%,ω(Nb)≤1.00%。

2 撫高新1995-13標(biāo)準(zhǔn)規(guī)定ω(P)≤0.025%,ω(Nb)≤1.00%。

1.5 Inconel600熱處理制度 板材：1010～1050℃，3～5min/mm，空冷；帶材：1010℃±10 ℃，空冷；絲材：1065℃±10℃，空冷。棒材、環(huán)形件檢驗(yàn)試驗(yàn)經(jīng)1010℃±10℃，空冷固溶處 理。

1.6 Inconel600品種規(guī)格與供應(yīng)狀態(tài) 可供應(yīng)各種規(guī)格的板材、棒材、鍛件、帶材、絲材、 圓餅、環(huán)坯、環(huán)形鍛件。棒材以鍛軋狀態(tài)、表面磨光或車光供應(yīng)；圓餅和環(huán)坯以鍛態(tài)供應(yīng)；環(huán) 件以固溶狀態(tài)供應(yīng)；板材經(jīng)固溶、堿酸洗、矯直和切邊后供應(yīng)；帶材經(jīng)冷軋、固溶、去氧化皮 交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細(xì)磨光狀態(tài)交貨。

1.7 Inconel600熔煉與鑄造工藝 合金采用下列工藝之一進(jìn)行熔煉：

(1)非真空感應(yīng)熔煉加 電渣重熔；

(2)電弧爐熔煉加電渣重熔；

(3)真空熔煉。

1.8 Inconel600應(yīng)用概況與特殊要求 該合金在國(guó)外有成熟的使用經(jīng)驗(yàn)，在國(guó)內(nèi)已制成航天 發(fā)動(dòng)機(jī)零部件，通過(guò)試飛試驗(yàn)，在航空上也開始使用。

二、Inconel600物理及化學(xué)性能

2.1 Inconel600熱性能

2.1.1 Inconel600熔化溫度范圍 1370～1430℃。

2.1.2 Inconel600熱導(dǎo)率
